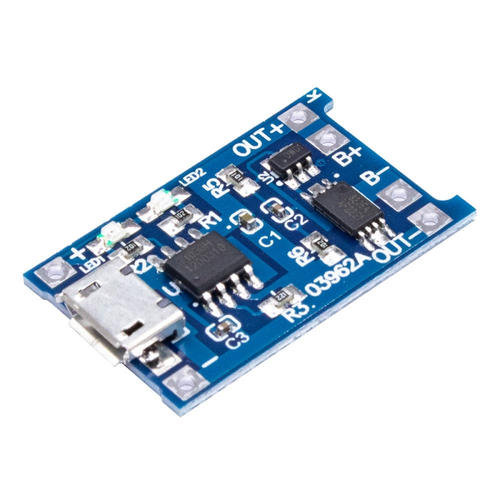

ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی Micro USB

با این ماژول می توانید به راحتی باتری های لیتیومی را شارژ کنید. همانطور که در تصویر می بینید ماژول تغذیه ی 5 ولتی خود را از طریق سوکت USB تامین می کند و همچنین می توانید از پین های کناری سوکت جهت اعمال ولتاژ استفاده کنید. شارژر دارای دو نشانگر LED جهت نمایش وضعیت باتری و محافظ شارژ و دشارژ است.

مشخصات:

جریان شارژ: 1 آمپر (حداکثر)

ولتاژ ورودی: 4.5V تا 5.5V از طریق Micro USB

ولتاژ خروجی: 4.2V مناسب برای باتری‌های Li-ion و LiPo

روش شارژ: جریان ثابت / ولتاژ ثابت (CC/CV)

سازگاری با باتری: باتری‌های Li-ion و LiPo

ویژگی‌های محافظتی: حفاظت در برابر ولتاژ بیش از حد، جریان بیش از حد

نشانگرهای LED: قرمز (در حال شارژ)؛ سبز یا آبی (شارژ کامل)

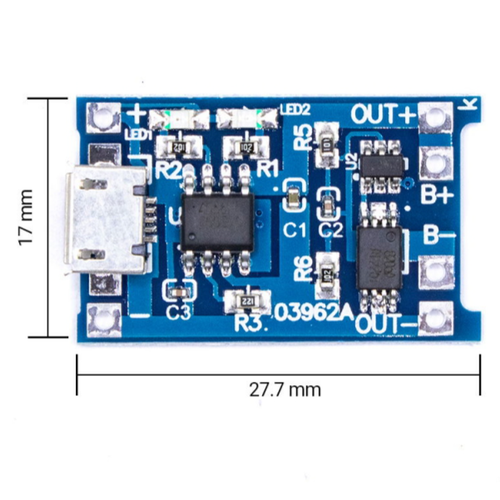

ابعاد : 17*28 میلی متر

دمای کاری: 10- تا 85+ درجه سانتی‌گراد

سوالات پرتکرار

1. تا چقدر جریان خروجی میتوانیم استفاده کنیم؟ جریان خروجی از ماژول چقدر است؟َ

ج : خروجی یک آمپر

2. ببخشید با این ماژور میشه یه باتری لیتیومی 20 هزار میلی آمپر و شارژ کرد؟

ج : امکان شارژ دارد ولی زمان شارژ بسیار طولانی خواهد بود .

3. ایا میشه با این ماژول 6 عدد باطری لیتیوم 3.7 رو که به صورت موازی به هم بسته شدن شارژ کردن برای ماژول مشکلی پیش نمیاد؟

ج: خیر برای این منظور از ماژول ساخت پاوربانک استفاده نمایید .

4. هشت تا باطری 3,7 سری با یک ماژول شارژ میشه یا هشت تا ماژول بخرم?✔️

ج : برای شارژ سری با این ماژول مناسب نمی باشد اصول اتصال به این ماژول به صورت موازی و حداکثر 2 عدد باتری موازی ممی توانید متصل نمایی

5. با این ماژول میشع باتری های سیلد اسید خشک 4 ولت رو شارژ کرد؟

ج: این ماژول برای شارژ باتری های اسیدی مناسب نمی باشد

6. محافظ overcharge هم داره؟

ج : صرفا دارای محافظ شارژ و دشارژ دارد .

7. باتری موبایل رو هم میشه با این ماژول شارژ کرد یا نه؟ مثل باتریه گوشی‌های نوکیا و سامسونگ؟

ج : بلی می توانید استفاده نمایید

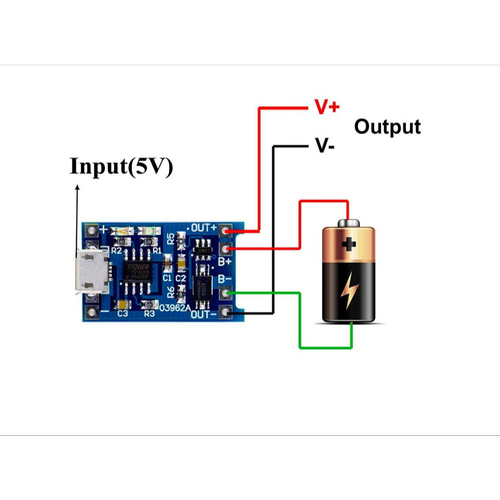

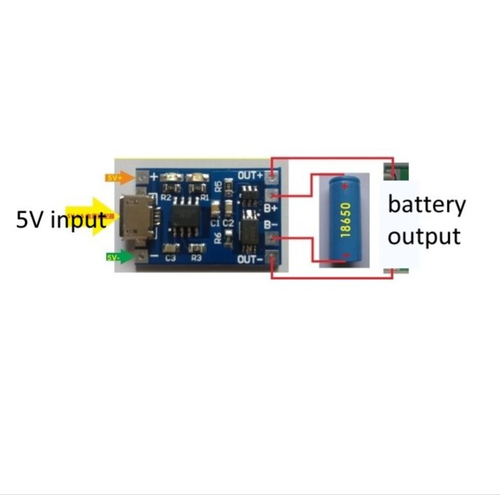

Introduction

1. Micro USB is connected to the phone charger

2. Li-Ion battery pole is connected to B + and B-

3. Electrical loads such as lights, toys, mobile phones, etc., connected to the OUT + and out-, so that over current protection and over-discharge function. When bypassed directly to B + and B- The protection function will not work and could potentially damage the Li-Ion battery.

Tips: The current recommended input cas about 37% of the battery capacity. When the battery was about to be charged with a capacity of 1000mAh, charge current 400mA input is enough.

Specification

1. Charge the module Linear charging.

2. Current- 1A adjustable.

3. Charge precision- 1.5%.

4. Input voltage- 4.5V-5.5V.

5. Full charge voltage- 4.2V.

6. Led indicator- red is charging Green is full charged.

7. Interface- micro USB input.

8. Work temperature- -10 to +85.

9. Inversed polarity- NO.

10.Size- small about 26mm x 17mm
