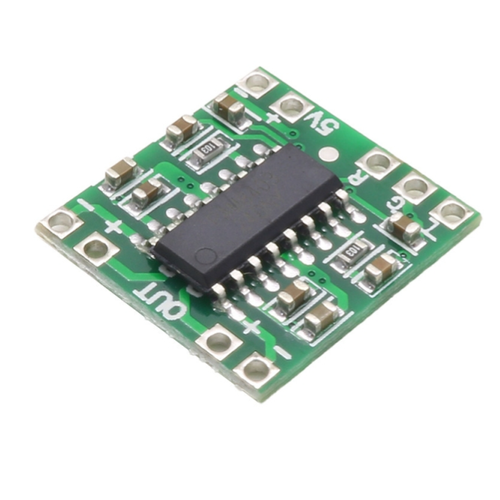

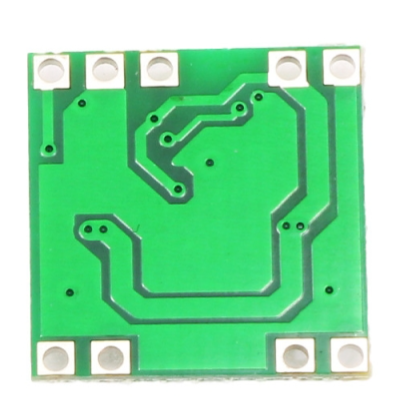

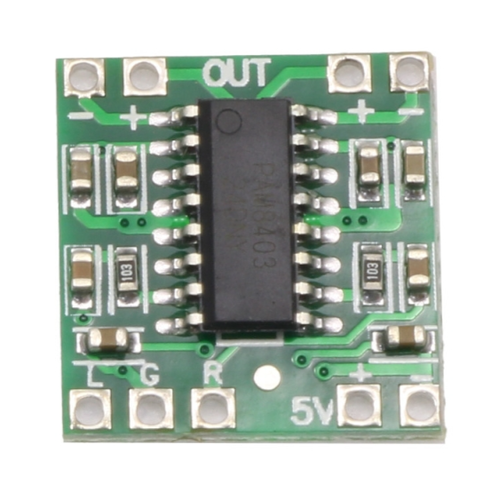

ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403

این ماژول آمپلی‌فایر کوچک و کاربردی دارای 2 کانال استریو است که هر کانال توان خروجی 3 وات دارد و از تراشه PAM8403 بهره می‌برد. مناسب برای سیستم‌های صوتی کوچک و قابل حمل مانند MP3 Player‌ها و سایر دستگاه‌های مشابه است. این ماژول با ولتاژ کاری 2.5 تا 5.5 ولت کار می‌کند، بنابراین می‌توان آن را با 3 باتری 1.5 ولتی، یک باتری لیتیومی (Li-ion)، یا از طریق USB راه‌اندازی کرد.

ویژگی‌ها

توان خروجی: 3 وات برای هر کانال (4 اهم).

بهره‌وری بالا: بیش از 90٪.

اندازه کوچک: فقط 18×21 میلی‌متر.

نسبت سیگنال به نویز: 90 دسی‌بل.

نکات مهم

برای کاهش نویز و افزایش کیفیت، استفاده از سیم‌های شیلددار پیشنهاد می‌شود.

از اتصال خروجی‌ها به یکدیگر خودداری کنید.

ولتاژ تغذیه نباید از 6 ولت بیشتر شود و قطب‌های تغذیه نباید جابجا شوند، چون ممکن است به مدار آسیب بزند.

سوالات پر تکرار

1. با باتری 3.7 ولت میشه باهاش کارکرد؟

ج : می توانید استفاده نمایید

2. ببخشید برد اصلی هستش یا درجه دو؟ اگه لطف کنید عکس از موجودی فعلیتون بذارید ممنون میشم؟

ج : عکس از موجودی فعلی می باشد و برد اصلی است.

3. اگه فقط یک عدد بلند گو 5 وات به آن وصل کنم توان کامل را می دهد ؟

ج : هر کانال ماکزیمم 5 وات است .

4 . آیا میشه از این ماژول برای تقویت صدای خروجی ماژول بلوتوث استفاده کرد؟

یعنی خروجی صدای ماژول بلوتوث رو به این ماژول وصل کنیم و خروجی این ماژول به پخش خانگی یا خودرو وصل کنیم؟ چون ماژول بلوتوث صدا رو خیلی کم میکنه.

اگر امکان پذیر نیست ماژول پیشنهادی هست که معرفی کنید؟

ج : می توان استفاده نمود برای کیفیت مطلوب تر می بایست تغذیه آمپلی و ماژول بلوتوث مجزا باشد.

5. میشه لطف کنید ظرفیت ولوم و محل و نحوه نصبش روی این ماژول رو هم مشخص بفرمایید ؟

البته من از نوع ولوم دار هم خریدم ، ولی چند تا هم از این نوع خریدم و میخوام دقیقا بدونم چه ولومی و به چه شکلی باید روی مدار نصب بشه؟

ج: در ساده ترین حالت می توانید یک ولوم دوبل 100 کیلو به خروجی صدای R و L متصل و در ورودی یک خازن 10 ولت 470 میکرو فارادی قرار داده

و برای خروجی صدا از دیگر پایه های ولوم دوبل استفاده نمایید آموزش های مختلفی را در این مورد می توانید از گوگل پیدا نمایید.

6. امکان متصل ولوم برای کم و زیاد کردن است؟

ج: بلی می توانید از یک ولوم دوبل یا دو ولوم جداگانه برای این منظور استفاده نمایید . (در ورودی یک خازن نیز قرار هید )

7. ببخشید برای این ماژول چه مدل بلندگوی مناسب هست ؟

ج: می توانید از بلندگو هایی تا حداکثر 3 وات استفاده نمایید .

8. میشود به این آمپلی از پنج ولت کمتر یا بیشتر داد ؟

ج : رنج ولتاژ کاری این ماژول 2.5 الی 5.5 ولت DC می باشد

Introduction

Single lithium battery or USB power supply is suitable, also can use 4 cells of 1.5V , but you must add 5V regulator circuit, more than 6V will burn IC out.+ and - of power supply can't be reversed, power supply voltage can't be more than 6V, otherwise it will damage the IC.There were high gain buffers, can't change any board device parameters.Input: please use shielded wire to avoid any interference and eliminate cluttering sound.Output is CMOS BTL drive mode,all 4 wires are completely independent, don't connect together!

Specification

Power supply: DC2.5-5.5 V.

Output power: 3W + 3W (4Ω).

SNR: 90dB.

Efficiency: > 90%.

Size: 18×21 mm
